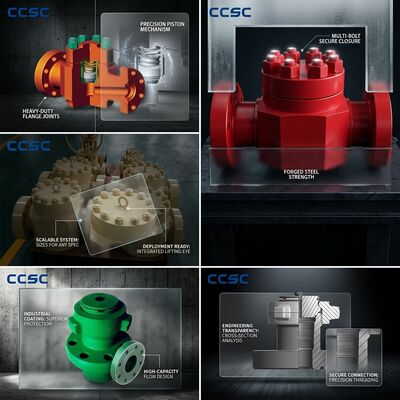

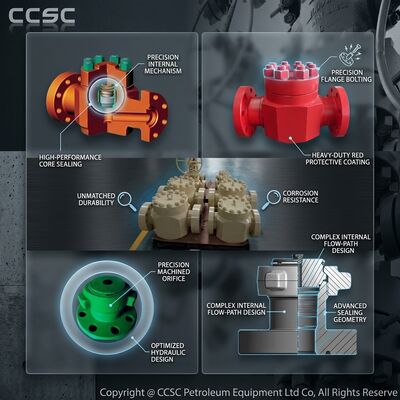

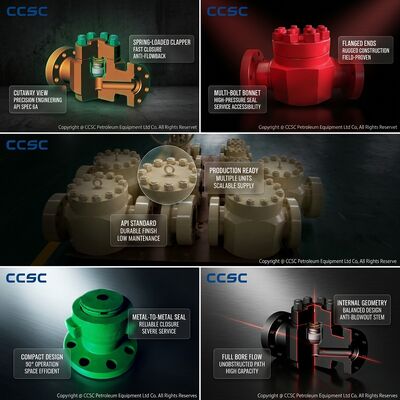

Hammer Union Inline Check Valve API 6A Fig1502 End Connection 15000psi Baja tempa untuk operasi fracturing

Hammer Union Inline Check Valve dengan koneksi ujung Fig1502 dirancang khusus untuk permintaan intensitas tinggi dari fracturing hidrolik, semen,dan operasi pengujian sumur di mana penyebaran cepat, pencegahan aliran balik mutlak, dan sering rekonfigurasi mendefinisikan lingkungan operasi.dan penanganan dengan bantuan derek untuk setiap siklus koneksi dan pemutusan, desain penggabungan palu memungkinkan pembuatan dan pemecahan tanpa alat menggunakan kunci palu standar, mengurangi waktu rig-up untuk pemompaan tekanan tinggi yang lengkap dari jam ke menit.Ini API 6A bersertifikat katup cek memiliki tubuh baja paduan tempa dinilai untuk 15,000psi tekanan kerja terus menerus, mekanisme penutupan flapper dengan bantuan pegas yang mencegah aliran terbalik dalam milidetik dari pemutusan pompa,dan konfigurasi bonet masuk atas yang memungkinkan layanan komponen internal lengkap tanpa menghapus tubuh katup dari jaringan pipa union paluKoneksi ujung pengikat palu Fig1502 pada kedua pintu masuk dan keluar menggunakan kacang sayap standar industri dan desain benang Acme dengan segel bibir yang dapat diganti,menyediakan segel tekanan logam-ke-logam yang menghasilkan energi sendiri yang meningkatkan efektivitasnya seiring meningkatnya tekanan sistem, keuntungan keamanan mendasar dalam operasi fraktur tekanan ultra-tinggi di mana integritas koneksi secara langsung mempengaruhi perlindungan personel dan pengendalian lingkungan.

• Fig1502 Sambungan cepat Hammer Union:Sambungan ujung pengikat palu standar industri dengan pengikat nut sayap dan segel pengikat yang dapat diganti memungkinkan makeup cepat, pengujian tekanan, dan pecah tanpa bolting flange, pengelasan,atau peralatan torsi khusus, secara dramatis mengurangi waktu non-produktif selama fracturing menyebar rig-up dan rig-down.
• Tubuh Tekanan Tinggi dari Baja Alloy yang Dipalsukan:Konstruksi bodi palsu satu bagian dari baja paduan yang dikosongkan vakum menghilangkan porositas, inklusi, dan inkonsistensi struktural yang melekat pada tubuh katup cor,memberikan integritas metalurgi penting untuk layanan tekanan siklik pada 15,000psi dengan kecepatan pompa khas melebihi 100 barel per menit.
• Respon penutupan flapper milidetik:Flapper torsi-spring-loaded mulai menutup aliran langsung ke depan berhenti atau mencoba untuk mundur, mencapai kontak penuh logam-ke-logam kursi dalam waktu sekitar 50 milidetik,efektif mencegah palu air dan kerusakan rotasi terbalik yang menghancurkan pompa sentrifugal yang tidak dilindungi dan ujung cairan pompa perpindahan positif.
• Interchangeability penuh dengan Desain OEM:Dirancang untuk dimensi amplop yang sama, nilai tekanan, dan spesifikasi koneksi akhir sebagai model katup cek pengikat palu OEM terkemuka,memungkinkan penggantian langsung tanpa modifikasi pipa, adaptor spool, atau requalification dari rangkaian aliran tekanan tinggi yang ada.
• Akses Layanan Top Entry:Penghapusan bagian pengendali bonet atas dan tutup tubuh memberikan akses lengkap ke perakitan flapper, mekanisme engsel, seat ring, dan semua permukaan penyegelan internal untuk inspeksi, pembersihan,dan penggantian komponen sementara tubuh katup tetap terhubung dengan aman ke sistem pipa union palu.
• Desain Jalur Aliran Resisten Proppant:Jalur aliran saluran penuh dengan kontur internal yang halus menghilangkan kantong, alur dan zona stagnasi di mana pasir retak dan proppant keramik menumpuk,mencegah penumpukan yang menyebabkan gangguan kursi flapper dan kebocoran katup kontrol dalam desain konvensional.
• Penanda instalasi arah universal:Panah arah aliran yang ditinggikan yang ditempa secara integral ke dalam tubuh katup memberikan panduan pemasangan permanen yang tidak dapat dirusak yang terlihat dalam semua kondisi pencahayaan dan tidak terpengaruh oleh cat, lapisan,korosi, atau abrasi permukaan selama bertahun-tahun layanan lapangan.

Hammer Union Inline Check Valve dengan koneksi Fig1502 adalah perangkat pencegahan aliran balik standar untuk industri layanan pompa tekanan tinggi global,digunakan di mana pun beberapa pompa tenaga kuda tinggi mengalir ke manifold umum dan integritas isolasi pompa tidak dapat dinegosiasikanSkenario penyebaran utama termasuk operasi fracking hidraulik di mana armada 2.500 hingga 5,500 kapal.000 tenaga kuda pompa fracturing beroperasi secara paralel terhadap tekanan pemecahan formasi melebihi 10,000psi, with each pump protected by a dedicated check valve at its discharge connection to the frac manifold to prevent catastrophic reverse flow if a pump fluid end fails or a power end seizes during the high-pressure stimulation treatment. Additional critical applications include cementing unit high-pressure discharge lines where backflow of cement slurry into the pump would result in solidified cement within the fluid end requiring complete pump disassembly, peralatan pengujian permukaan sumur di mana hidrokarbon yang dihasilkan di bawah tekanan pembentukan harus secara positif dicegah mengalir kembali ke arah pemisah uji dan sistem suar,dan isolasi tekanan tali tabung kumparan di mana katup kontrol di bagian bawah lubang mencegah cairan lubang masuk ke kumparan di bawah kondisi tekanan terbalik. The hammer union design is specifically valued in mobile pumping service operations where equipment is continuously transported between well locations and the speed and simplicity of hammer union make-up versus flanged connections directly impacts the number of fracturing stages that can be completed per day, penggerak ekonomi utama dalam program pengembangan sumber daya tidak konvensional.

Each Hammer Union Inline Check Valve is manufactured under an ISO 9001 certified quality management system and subjected to a comprehensive pressure testing and inspection program exceeding minimum API 6A requirements. pengujian termasuk pengujian tekanan shell hydrostatic pada 22,500psi dengan kriteria penerimaan kebocoran nol,pengujian kebocoran kursi gas pada tekanan rendah dan tekanan diferensial nominal penuh menggunakan medium uji nitrogen, dan verifikasi siklus fungsional melalui sepuluh siklus terbuka-tutup lengkap dengan uji ulang kebocoran kursi.dan profil benang diverifikasi dengan pengukur cincin dan colokan kalibrasiPermukaan luar memiliki lapisan pelindung fosfat dengan film minyak anti karat.dan colokan lubang sebelum kotakKemasan ekspor menggunakan peti kayu lapis tugas berat yang disertifikasi ISPM 15 dengan sisipan busa polietilena yang dibentuk khusus dan kemasan pengering industri.Paket dokumentasi lengkap mencakup sertifikat uji bahan dengan analisis kimia lengkap dan laporan sifat mekanik, pemalsuan sertifikasi dengan pelacakan lot panas, catatan pemeriksaan non-destruktif termasuk laporan inspeksi partikel ultrasonik dan magnetik,diagram uji hidrostatik dan gas dengan pencatatan data elektronik, sertifikat monogram API 6A, dan spesifikasi torsi instalasi terperinci untuk koneksi penghubung palu.LTD didedikasikan untuk menyediakan katup cek serikat palu yang memberikan konsisten, perlindungan aliran balik yang dapat diandalkan dalam aplikasi pompa tekanan tinggi yang paling menuntut di seluruh industri layanan ladang minyak global.
