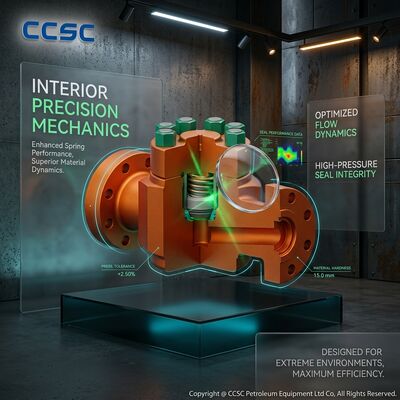

Katup Periksa Tekanan Tinggi Gaya Flapper API 6A 15000psi Desain Akses Internal Badan Tempa untuk Pengeboran

The Flapper Style High Pressure Check Valve represents a critical safety component in drilling manifold and well control systems where instantaneous backflow prevention can mean the difference between controlled operations and catastrophic equipment failureKatup kontrol bersertifikat API 6A ini menggunakan mekanisme penutupan flapper dengan bantuan pegas yang bereaksi terhadap penghentian aliran atau pembalikan dalam hitungan milidetik,mengetuk flapper terhadap lingkaran kursi mesin presisi sebelum aliran terbalik dapat mengembangkan kecepatan atau tekanan yang merusak lonjakanDianjurkan untuk operasi terus menerus pada tekanan kerja 15.000psi dengan verifikasi uji hidrostatik pada 22.500psi,klep ini terbuat dari baja paduan tempa yang dipilih untuk kombinasi yang luar biasa dari kekuatan yield, ketahanan fraktur, dan ketahanan terhadap retakan stres sulfida dalam lingkungan layanan asam yang sesuai dengan NACE MR0175.Konfigurasi tubuh entri atas memungkinkan pemeriksaan internal lengkap dan penggantian komponen termasuk pelat flapper, rangkaian pin engsel, cincin kursi, dan semua elemen penyegelan melalui bukaan bonet atas sementara tubuh katup tetap terikat dengan kaku ke sistem pipa melalui koneksi gabungan palu Fig1502,sebuah filosofi desain yang mengubah apa yang sebaliknya akan menjadi operasi pemeliharaan berjam-jam menjadi prosedur yang diukur dalam menit.

• Penutupan flapper dengan bantuan pegas:Mekanisme flapper bertulang torsi memberikan kekuatan penyegelan positif independen dari tekanan cairan,memastikan penutupan yang dapat diandalkan bahkan pada tekanan diferensial mendekati nol di mana desain flapper hanya gravitasi mungkin tidak bisa duduk dengan benar di permukaan penyegelan.

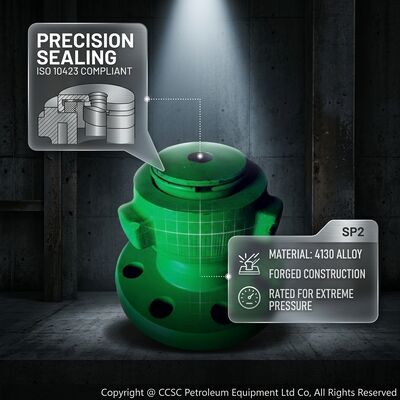

• Tubuh dan bonet dari baja aloi tempa:Dibuat dari baja paduan tempa kelas premium dengan dokumentasi perawatan panas lengkap dan pengujian dampak Charpy pada suhu minimum desain,memberikan integritas struktural yang dibutuhkan oleh kondisi layanan manifold pengeboran tekanan tinggi.
• Bergantian dengan FMC Weco Design:Dirancang sebagai pertukaran dimensi dan kinerja langsung dengan model katup cek flapper OEM yang mapan,memungkinkan integrasi yang mulus ke dalam sistem pipa penghubung palu yang ada tanpa spool adaptor atau modifikasi lapangan.

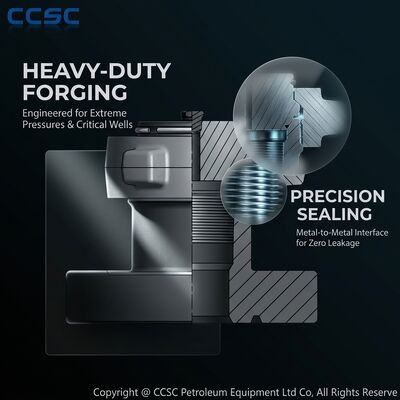

• Kontak kursi logam ke logam:Flapper-to-seat sealing interface menggunakan permukaan logam yang dilapisi presisi yang mempertahankan integritas pada suhu tinggi di mana elastomer seal akan terdegradasi,dengan sisipan kursi lunak opsional yang tersedia untuk aplikasi yang menuntut penutupan yang kedap gelembung pada tekanan diferensial rendah.
• Integral Flow Arrow Marking:Panah arah yang ditinggikan yang dilemparkan langsung ke dalam pemalsuan tubuh katup memberikan panduan orientasi instalasi permanen dan tidak ambigu yang tidak dapat dilepas, dicat,atau salah membaca dalam kondisi medan dengan visibilitas terbatas.
• Jalur Aliran Pelabuhan Penuh:Diameter aliran internal sesuai dengan lubang pipa penghubung di seluruh tubuh katup, menghilangkan pembatasan aliran, turbulensi,dan zona kecepatan yang rentan terhadap erosi yang mempercepat keausan komponen dalam layanan cairan abrasif.
• Komponen internal yang bisa diganti di lapangan:Semua komponen keausan termasuk flapper assembly, seat ring, hinge pin, retainer pivot pin, dan seal O-ring dirancang sebagai item yang dapat diganti secara individual,yang disimpan sebagai kit suku cadang untuk renovasi lapangan yang cepat tanpa alat khusus.

Flapper Style High Pressure Check Valve secara strategis digunakan di seluruh spektrum pompa tambang minyak bertekanan tinggi dan operasi kontrol sumur. Primary application scenarios include drilling manifold discharge lines where multiple mud pumps discharge into a common standpipe manifold and a single pump shutdown must instantly isolate the idle pump from the pressurized common header to prevent reverse rotation damage, unit semen saluran pembuangan tekanan tinggi memastikan bahwa bubur semen mengalir secara eksklusif ke arah ke depan selama pembesaran casing primer, pembesaran penekanan dan operasi pembesaran colokan,sistem manifold choking and kill pada rig pengeboran di mana katup kontrol di jalur kill mencegah masuknya cairan formasi yang tidak terkendali melalui sirkuit kill selama peristiwa kontrol sumur,dan penyebaran pompa stimulasi sumur bertekanan tinggi selama operasi fracking hidraulik dan pengasamanMekanisme gaya flapper sangat cocok untuk aplikasi yang melibatkan cairan dengan zat padat yang tersuspensi atau proppants,sebagai gerakan rotasi pembukaan flapper dan jalur aliran full-port meminimalkan celah dan zona mati di mana partikel dapat menumpuk dan mengganggu kursi katup, sebuah mode kegagalan umum pada katup kontrol jenis bola dan lift-tipe yang terpapar dengan proppant-bermuatan cairan fracturing.Perlindungan aliran balik sistem suar, dan menghasilkan aplikasi pembuangan pompa injeksi kembali air di mana kontrol aliran satu arah yang dapat diandalkan secara langsung mendukung kepatuhan lingkungan dan tujuan keselamatan operasi.

Setiap Flapper Style High Pressure Check Valve mengalami program verifikasi kualitas yang ketat melebihi persyaratan inspeksi minimum API 6A.Setiap katup mengalami pengujian integritas shell hidrostatik pada 1.5 kali tekanan kerja nominal, pengujian kursi gas tekanan rendah untuk mengkonfirmasi penyegelan flapper-ke-kursi pada diferensial mendekati nol, pengujian kursi gas tekanan tinggi pada diferensial nominal penuh,dan verifikasi siklus fungsional untuk mengkonfirmasi operasi flapper yang konsisten selama sepuluh siklus terbuka-tutup lengkapPermukaan luar dilindungi dengan lapisan pengawet penghambat korosi, dan semua permukaan berujung dan penyegelan memiliki tutup pelindung dan colokan.Kemasan ekspor menggunakan peti kayu lapis yang disertifikasi ISPM 15 dengan sisipan busa yang dipotong khusus, kemasan pengering, dan kartu indikator kelembaban. dokumentasi lengkap disertai setiap pengiriman termasuk laporan uji bahan dengan sifat kimia dan mekanik yang sepenuhnya dapat dilacak,Pembuat sertifikat palsuCCSC PETROLEUM EQUIPMENT CO.,LTD berkomitmen untuk memproduksi katup kontrol yang memberikan perlindungan aliran balik yang dapat diandalkan dalam aplikasi pemompaan dan kontrol sumur minyak bertekanan tinggi yang paling menuntut di seluruh dunia.
