Keran Inline Check Valve API 6A 15000psi Hammer Union Type Desain Akses Internal untuk Oilfield

The Top Entry Forged Steel Inline Check Valve is a premium backflow prevention device engineered specifically for high-pressure oilfield service where system integrity and rapid maintenance access are critical operational requirements. Tidak seperti sisi-masuk konvensional atau klep cek gaya wafer yang memerlukan penghapusan lengkap dari pipa untuk pemeriksaan internal atau perbaikan,desain entri atas memungkinkan akses penuh ke semua komponen internal termasuk flapper, ring kursi, pin engsel, dan permukaan penyegelan melalui bukaan bonet atas tanpa mengganggu pengelasan tubuh katup atau sambungan ikatan palu.Dibuat dari baja paduan kuat tinggi yang sepenuhnya sesuai dengan spesifikasi API 6A, katup kontrol ini dinilai untuk tekanan kerja hingga 15.000psi dan banyak digunakan dalam sistem manifold fracturing, jalur semen, paket pengujian sumur,dan saluran pembuangan pompa bertekanan tinggi di mana pencegahan aliran balik yang dapat diandalkan secara langsung mempengaruhi keselamatan personel dan perlindungan peralatanKonstruksi tempa memberikan keseragaman struktur butir yang superior, ketahanan dampak, dan ketahanan terhadap kelelahan akibat tekanan dibandingkan dengan alternatif cor,membuat katup ini pilihan definitif untuk layanan tekanan tinggi siklik dalam operasi minyak dan gas di hulu.

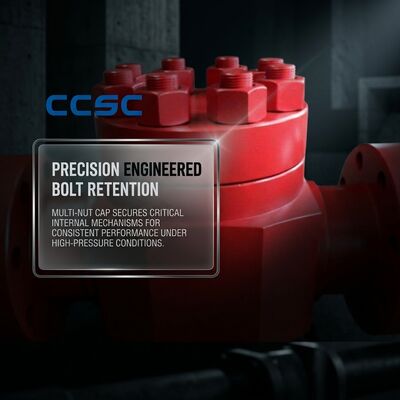

• Top Entry Inline Maintenance Desain:Semua komponen internal termasuk perakitan flapper, seat ring, mekanisme engsel, dan elemen penyegelan dapat diakses, diperiksa,dan diganti melalui bukaan bonet atas tanpa memotong tubuh katup dari pipa, secara dramatis mengurangi waktu pemeliharaan di lokasi lapangan terpencil.

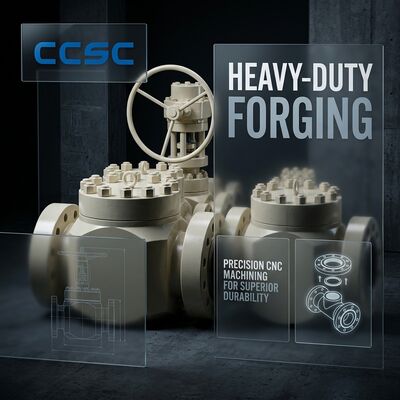

• Konstruksi baja paduan tempa:Tubuh katup, bonet, dan semua komponen yang mengandung tekanan terbuat dari baja paduan tempa dengan pelacakan material penuh,memberikan sifat mekanik yang luar biasa termasuk nilai dampak Charpy yang tinggi dan ketahanan terhadap retakan yang disebabkan oleh hidrogen di lingkungan layanan yang asam.
• Mekanisme Flapper Penutupan Cepat:Desain flapper dengan bantuan pegas mencapai penyegelan positif dalam milidetik pembalikan aliran atau penghentian, mencegah efek palu cairan dan melindungi pompa hulu, kompresor,dan peralatan berputar dari kerusakan aliran terbalik.
• Fig1502 Sambungan ujung Hammer Union:Sambungan pengikat palu standar pada kedua inlet dan outlet memungkinkan rig-up cepat dan rig-down tanpa pengelasan atau flange bolt tensioning, ideal untuk saluran aliran sementara,dan operasi pengujian sumur yang membutuhkan konfigurasi ulang yang sering.
• API 6A Bersertifikat dengan Kepatuhan NACE:Diproduksi dan diuji sesuai dengan persyaratan API 6A Edisi ke-21,dengan pilihan bahan yang sesuai dengan NACE MR0175 / ISO 15156 tersedia untuk aplikasi layanan asam yang mengandung hidrogen sulfida.
• Indikasi arah aliran yang jelas:Panah arah yang dibuang secara permanen di bagian luar bodi katup memberikan panduan orientasi instalasi yang tidak ambigu,menghilangkan risiko pemasangan terbalik yang akan membuat fungsi kontrol tidak berfungsi.
• Heavy-Duty Hinge danamp; Pivot Desain:The oversized hinge pin and pivot assembly are hardened and precision-machined to withstand the repetitive impact loading and vibration characteristic of high-pressure reciprocating pump discharge service.

Top Entry Forged Steel Inline Check Valve dirancang khusus untuk aplikasi aliran tekanan tinggi di mana akses perawatan yang cepat dan pencegahan aliran balik mutlak adalah wajib. Primary deployment environments include hydraulic fracturing manifold discharge lines where multiple high-pressure pumps operate in parallel and a single pump failure or shutdown must not permit reverse flow from the common discharge header, saluran pembuangan tekanan tinggi unit pembasmian semen yang memastikan aliran bubur satu arah selama operasi pembasmian primer dan perbaikan,Pengukuran permukaan sumur di mana cairan yang dihasilkan di bawah tekanan tinggi harus secara positif dicegah mengalir kembali ke pemisah uji dan peralatan pengukuran, dan penyebaran pompa tabung tergelinding yang membutuhkan perlindungan cek dalam garis yang kompak pada pembuangan pompa tekanan tinggi.Desain entri atas sangat dihargai dalam aplikasi platform lepas pantai dan pengeboran rig di mana kendala ruang kerja terbatas membuat penghapusan tubuh katup tidak praktis, dan kemampuan untuk melayani komponen internal melalui bonet atas sementara tubuh tetap dilas di tempat secara signifikan mengurangi lift crane dan kebutuhan rigging.Katup kontrol ini juga langsung ditukarkan dengan FMC Weco top entry model katup kontrol, menyediakan operator dengan solusi alternatif OEM yang hemat biaya yang mempertahankan kompatibilitas dimensi dan kinerja penuh dengan infrastruktur pipa hammer union yang ada.

Setiap Top Entry Forged Steel Inline Check Valve mengalami pengujian tekanan yang komprehensif sesuai dengan persyaratan API 6A sebelum pengiriman, termasuk pengujian shell hydrostatic pada 22,500psi dan verifikasi kebocoran kursi pada tekanan diferensial rendah dan tinggi. Semua permukaan penyegelan menerima aplikasi anti-galling senyawa,dan koneksi ujung dilengkapi dengan tutup benang pelindung dan colokan lubang persatuan untuk mencegah kontaminasi dan kerusakan mekanis selama transitPengemasan ekspor standar terdiri dari peti kayu lapis berfungsi berat dengan bantalan internal busa cetakan, penyerap kelembaban pengering, dan label indikator kejut.Paket dokumentasi lengkap termasuk sertifikat uji bahan, laporan pemalsuan, grafik pengujian hidrostatik, catatan NDE, dan sertifikat kepatuhan API 6A menemani setiap pengiriman katup, memastikan pelacakan penuh dari bahan baku hingga pemeriksaan akhir.
