Detail produk:
|
| Tipe Katup: | Melalui Saluran Memperluas Katup Gerbang, Gerbang Slab | Ukuran: | 4 inci (DN100) |
|---|---|---|---|
| Kelas tekanan: | Kelas 1500LB (PN250) | Bahan tubuh: | ASTM A516 Gr70 + AISI 4130 Potong |
| Konstruksi Tubuh: | Opsi Bodi Dilas Sepenuhnya / Dibaut | Akhiri Koneksi: | Opsi Las Butt (BW) / Bergelang RF |
| Desain Gerbang: | Gerbang Perluasan Paralel dengan Kursi PTFE | Tipe lubang: | Bor Penuh (Melalui Saluran) |
| Operasi: | Operator Roda Gigi dengan Roda Tangan | Standar Desain: | API 6D/ASME B16.34 |
| Bersertifikat Aman dari Kebakaran: | API 6FA / BS 6755 Bagian 2 | ||
| Menyoroti: | A516 Gr70 katup gerbang ekspansi,Katup gerbang 4 inci,1500LB katup gerbang tekanan tinggi |
||

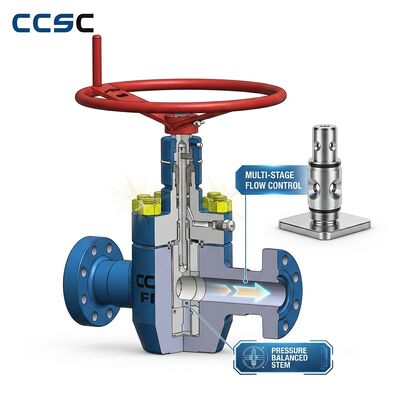

Katup gerbang yang mengembang melalui saluran, juga dikenal sebagai katup gerbang slab, dirancang untuk layanan isolasi pipa penting di pipa transmisi minyak dan gas jarak jauh.Klep Kelas 1500LB 4 inci memiliki lubang penuh melalui desain saluran di mana pembukaan gerbang tepat sesuai dengan diameter pipa internal ketika sepenuhnya terbuka, memastikan pembatasan aliran nol dan memungkinkan jalan bebas hambatan dari gauges inspeksi pipa (babi) dan alat pembersih.Mekanisme gerbang yang memperluas secara paralel menggunakan tekanan garis untuk mengenergi penyegelan kursi hilir sementara tindakan seng mekanikal memberikan penyegelan positif hilir. API 6D sesuai, katup ini ideal untuk pipa minyak mentah, transmisi gas alam, lini produk halus, dan isolasi gua penyimpanan bawah tanah.
| Parameter | Spesifikasi |
|---|---|
| Jenis katup | Melalui Saluran Expanding Gate Valve (Slab Gate) |
| Ukuran | 4 inci (DN100) |
| Kelas Tekanan | Kelas 1500LB (PN250) |
| Bahan tubuh | ASTM A516 Gr70 baja karbon tempa/diselap |
| Bahan gerbang | AISI 4130 Baja Alloy dengan Lapisan ENP |
| Tipe kursi | Penutup bibir PTFE bertenaga pegas dengan dukungan logam |
| Bahan kursi | Virgin PTFE dengan 25% Glass Fill (Nylon/PEEK Options) |
| Hentikan Koneksi | Butt weld sesuai dengan ASME B16.25, BW Ends Standar |
| Jenis Bor | Penuh Bor, Melalui Saluran |
| Operasi | Operator Bevel Gear (Dibungkus, Lemak Dilumasi) |
| Bahan batang | AISI 4140 dengan Lapisan ENP + PTFE |
| Desain tubuh | Tubuh dua bagian dengan bolt dengan spiral luka gasket |
| Ruang Ventilasi/Drain | 1/2 "NPT dengan katup tersambung dan tabung pendarahan |
| Standar Desain | API 6D Edisi ke-24 / ASME B16.34 |
| Aman Api | API 6FA / BS 6755 Bagian 2 Bersertifikat |
| Uji hidrostatik | Shell: 3750 PSI, Seat: 2750 PSI (cair) + 80 PSI (gas) |
| Kisaran suhu | -46°C sampai +121°C (PTFE standar), hingga +200°C (Pilihan PEEK) |
T: Mengapa desain saluran melalui penting untuk katup pipa?
A: Melalui saluran memastikan lubang katup sesuai dengan ID pipa dengan tepat ketika terbuka.(2) menghilangkan turbulensi dan penurunan tekanan di katup, (3) mencegah akumulasi sedimen di rongga katup, dan (4) menghindari pencampuran produk antara batch di pipa multi-produk.Ini adalah persyaratan wajib menurut API 6D untuk katup isolasi pipa..
T: Apa itu DBB (Double Block and Bleed) dan kapan dibutuhkan?
A: DBB berarti bahwa dengan katup tertutup, kedua kursi hulu dan hilir memberikan penyegelan independen, dan rongga tubuh dapat diventilasi / dikuras di antara mereka.Hal ini memungkinkan verifikasi bahwa tidak ada kursi yang bocor sebelum kegiatan pemeliharaanDBB diperlukan untuk isolasi positif di mana pekerja akan berada di bawah aliran katup, sesuai dengan peraturan penguncian / tagut OSHA dan banyak standar keselamatan operator.
T: Apakah katup ini dapat dipasang di orientasi manapun?
A: Through conduit gate valve dapat dipasang dalam orientasi pipa horizontal atau vertikal.Untuk orientasi batang horizontal, pertimbangan khusus untuk dukungan batang dan aktuator diperlukan
