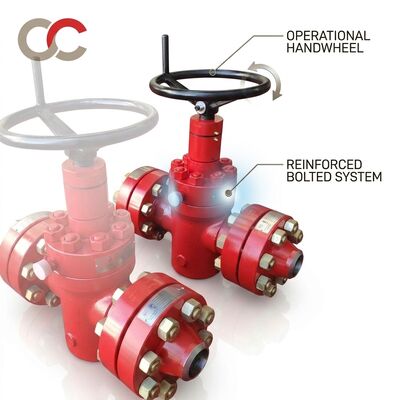

API 6A Flanged Wellhead Gate Valve 2-1/16 Inch 5000 PSI PSL3 EE-NL Dual Seal Expanding Gate

API 6A Flanged Wellhead Gate Valve 2-1/16" 5000 PSI

Pengantar Produk

Ini API 6A flanged wellhead katup gerbang khusus dibangun untuk hulu minyak dan aplikasi permukaan gas termasuk wellhead perakitan, pohon Natal, manifold choke, dan isolasi flowline.Nomor pada 5000 PSI (34.5 MPa) tekanan kerja dengan persyaratan kualitas PSL3, katup ini memiliki desain gerbang segel ganda yang dapat diperluas yang memberikan segel mekanis positif di arah hulu dan hilir.Pengeboran nominal 2-1/16 inci dengan ujung flanged API 6BX sepenuhnya sesuai dengan spesifikasi API 6A Edisi ke-21Kelas suhu EE-NL dengan kelas bahan EE memastikan kinerja yang dapat diandalkan dalam lingkungan layanan asam (NACE MR0175) pada suhu dari -46 °C hingga 121 °C.

Fitur & Karakteristik Utama

• Meningkatkan Desain Gerbang Segel Ganda:Berbeda dengan katup pintu lempeng konvensional, mekanisme pintu yang mengembang menggunakan pintu split berbentuk irisan yang secara mekanis mengembang terhadap kedua kursi saat ditutup,menciptakan segel mekanik positif independen dari tekanan saluranDesain ini memberikan shutdown kebocoran nol bahkan pada tekanan diferensial rendah.
• Melalui Saluran Penuh Bor:Pembukaan gerbang cocok dengan lubang pipa penuh ketika terbuka sepenuhnya, menghilangkan turbulensi, meminimalkan penurunan tekanan, dan memungkinkan operasi pigging tanpa pembatasan.
• Tingkat Kualitas PSL3:Persyaratan kualitas yang komprehensif termasuk 100% NDE volumetrik (UT/RT) dari semua bagian yang mengandung tekanan, pengujian dampak Charpy pada suhu desain minimum,dan pelacakan penuh sesuai dengan persyaratan API 6A.
• Sour Service yang sesuai:Kelas bahan EE dengan kepatuhan NACE MR0175/ISO 15156 memastikan ketahanan terhadap retakan tekanan sulfida dalam cairan sumur yang mengandung H2S.
• Fittings injeksi lemak:Fittings minyak integral pada kursi dan batang memungkinkan pelumasan dalam penggunaan dan injeksi penyegelan kursi darurat tanpa menghapus katup.
• API 6BX Flanges bertopeng:Flanges jenis cincin (RTJ) dengan gasket cincin BX memberikan penyegelan tekanan tinggi yang andal dengan kontak logam-ke-logam penuh.

Mengapa Memilih Kami

• Fasilitas Lisensi API 6A:Fasilitas manufaktur kami memiliki lisensi monogram API 6A dan API Q1 yang aktif, diaudit secara teratur oleh American Petroleum Institute untuk kepatuhan.
• Paket Dokumen PSL3 lengkap:Setiap katup dikirim dengan buku catatan manufaktur lengkap (MRB) termasuk sertifikat uji bahan, laporan NDE, grafik uji tekanan, dan catatan inspeksi dimensi akhir.
• Gas yang Diuji Menurut API 6A, Lampiran F:Selain pengujian shell dan kursi hidrostatik, katup menjalani pengujian kursi gas bertekanan rendah (5-15 PSI udara atau nitrogen) untuk memverifikasi penutupan yang kedap gelembung.
• Dukungan Layanan Lapangan Global:Insinyur layanan teknis tersedia untuk pengawasan instalasi, dukungan persiyapan, dan pelatihan pemeliharaan lapangan di lokasi sumur di seluruh dunia.
• Waktu Pelaksanaan Kompetitif:Pengiriman standar 20-30 hari kerja dari fasilitas lisensi API kami, jauh lebih cepat daripada banyak produsen AS dan Eropa untuk produk API 6A yang sebanding.

Tabel Parameter Teknis

FAQ

T: Apa perbedaan antara PSL2 dan PSL3 untuk katup API 6A?
A: PSL3 membutuhkan kontrol kualitas yang jauh lebih ketat termasuk 100% NDE volumetrik (UT atau RT) dari semua bagian yang mengandung tekanan, pengujian dampak Charpy V-notch pada suhu desain minimum,dan kontrol kimia bahan yang lebih ketat dengan keterlacak penuhPSL3 biasanya ditentukan untuk aplikasi kepala sumur kritis dan pohon Natal di mana konsekuensi kegagalan parah.

T: Dapatkah katup ini digunakan dalam layanan H2S (asam)?
A: Ya, kelas bahan EE dengan kepatuhan NACE MR0175/ISO 15156 adalah standar untuk katup gerbang API 6A kami.Semua bagian yang mengandung tekanan dan pengendali tekanan menjalani pengujian kekerasan (HRC 22 max) untuk memastikan ketahanan terhadap retakan tekanan sulfida.

T: Apakah Anda menyediakan layanan inspeksi pihak ketiga?
A: Ya, kami berkoordinasi dengan semua badan inspeksi pihak ketiga utama termasuk Bureau Veritas, SGS, TUV, dan DNV untuk pengujian saksi, verifikasi bahan, dan inspeksi akhir di fasilitas kami.Badan inspeksi dapat cap dan menandatangani semua dokumentasi uji.
