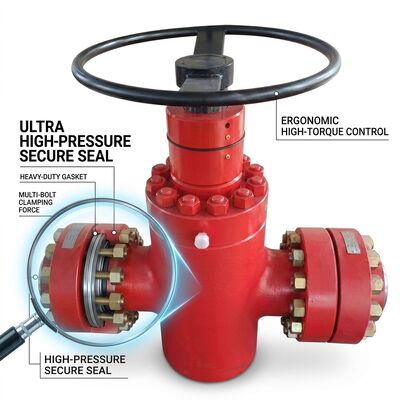

Suhu tinggi tempa baja gerbang katup F22 4 Inch 2500LB Tekanan Seal Butt Weld Steam Service

Katup Gerbang Baja Tempa Suhu Tinggi F22 4" 2500LB

Pengenalan Produk

Dirancang untuk kondisi servis suhu tinggi yang paling menuntut, katup gerbang baja tempa ini dilengkapi bodi baja paduan ASTM A182 F22 (2,25Cr-1Mo) yang dirancang untuk menjaga integritas mekanis pada suhu hingga 593°C. Konstruksi segel tekanan Kelas 2500LB 4 inci dibuat khusus untuk saluran uap super panas di pembangkit listrik bahan bakar fosil, unit perengkahan hidro kilang, dan pemrosesan hidrokarbon suhu tinggi. Bahan kimia paduan kromium-molibdenum memberikan ketahanan mulur dan ketahanan oksidasi yang unggul dibandingkan dengan baja karbon standar, memastikan layanan yang andal selama puluhan tahun dalam putaran proses kritis.

Fitur & Karakteristik Utama

• Badan Paduan Kromium-Molibdenum F22:Kimia paduan 2,25% Cr - 1% Mo memberikan kekuatan mulur yang luar biasa dan ketahanan terhadap serangan hidrogen pada suhu tinggi, memenuhi persyaratan NACE MR0175 untuk lingkungan layanan asam.
• Kap Segel Tekanan dengan Gasket Grafit:Desain seal berenergi mandiri dengan gasket spiral-wound grafit/baja tahan karat yang fleksibel menjaga integritas anti bocor melalui siklus termal dari suhu sekitar hingga 593°C.
• Trim Stellite 6 Penuh:Permukaan keras berbahan dasar kobalt pada gerbang, cincin tempat duduk, dan tempat duduk belakang memberikan ketahanan terhadap luka dan erosi yang unggul, penting untuk menjaga kekencangan tempat duduk dalam kondisi erosi uap suhu tinggi.
• Desain Cakram Terpandu:Slot pemandu yang dikerjakan dengan mesin presisi pada bodi dan cakram memastikan pengoperasian yang lancar tanpa getaran atau getaran, bahkan dalam kondisi aliran berkecepatan tinggi.
• Kotak Isian yang Diperpanjang:Ruang pengepakan dalam dengan kemampuan pemuatan langsung mengakomodasi beberapa cincin pengepakan grafit untuk meningkatkan penyegelan batang pada suhu ekstrem.
• Persiapan Pengelasan Bebas Stres:Semua ujung las butt diberi perlakuan panas pasca pengelasan (PWHT) untuk menghilangkan tegangan sisa, memastikan integritas las selama pemasangan di lapangan.

Mengapa Memilih Kami

• Keahlian Baja Paduan Khusus:Kami mempertahankan jalur produksi khusus untuk katup paduan kromium-molibdenum dengan proses perlakuan panas terkontrol sesuai kualifikasi pengelasan ASME Bagian IX.
• Paket NDE Lengkap:Setiap katup menerima pengujian ultrasonik 100%, pemeriksaan partikel magnetik, dan identifikasi material positif (PMI) sebagai standar, dengan dokumentasi lengkap disediakan.
• Pengujian Siklus Suhu Tinggi:Fasilitas pengujian internal kami melakukan pengujian siklus termal dari suhu sekitar hingga 600°C, memvalidasi kekencangan kursi dan kinerja pengepakan sebelum pengiriman.
• Referensi Proyek Global:Katup suhu tinggi kami dipasang di pembangkit listrik dan kilang besar di Asia, Timur Tengah, dan Afrika.
• OEM & Rekayasa Kustom:Mampu merancang dan memproduksi sesuai spesifikasi proyek tertentu termasuk gambar GA, lembar data, dan dokumentasi ITP.

Tabel Parameter Teknis

Pertanyaan Umum

T: Apa perbedaan antara F22 dan baja karbon standar untuk layanan suhu tinggi?
J: Baja paduan F22 mengandung 2,25% Kromium dan 1% Molibdenum, memberikan kekuatan pecah mulur dan ketahanan oksidasi yang jauh lebih tinggi pada suhu di atas 450°C. Baja karbon kehilangan kekuatannya dengan cepat di atas 425°C, sementara F22 mempertahankan integritas struktural hingga 593°C, sehingga penting untuk layanan uap super panas dan hidrokarbon suhu tinggi.

T: Bagaimana Anda memastikan katup tetap kedap bocor selama siklus termal?
J: Desain kap segel tekanan kami dengan kemasan grafit bermuatan langsung secara otomatis mengkompensasi ekspansi dan kontraksi termal. Trim Stellite 6 menjaga stabilitas dimensi di seluruh rentang suhu. Setiap katup menjalani uji siklus termal untuk memverifikasi kinerja penyegelan.

T: Apakah Anda menyediakan spesifikasi prosedur pengelasan (WPS) untuk pemasangan di lapangan?
J: Ya, kami menyediakan dokumentasi WPS dan PQR terperinci untuk persiapan ujung las butt, termasuk persyaratan pemanasan awal, kontrol suhu interpass, dan parameter perlakuan panas pasca pengelasan untuk material F22.
